Параметры

В основе технологии строительства с применением трехслойной армированной панели ARBON лежит использование стеновых панелей (3D panel), представляющих собой пространственную ферменную конструкцию, состоящую из арматурных сеток и оцинкованных или нержавеющих стержней, приваренных под углом к сеткам, сердечника из пенополистирола и двух слоев бетона, нанесенных методом торкретирования. Данная строительная система/технология базируется на методе монолитного строительства быстровозводимых зданий, так как стены и несущие конструкции, возведенные с применением армированных панелей ARBON представляют собой единую монолитную конструкцию, а не отдельно взятый элемент стены.

Материалом армопанели ARBON, изготовленным в заводских условиях, является армокаркас с утепляющим сердечником из пенополистирола без нанесенного бетона. Торкрет-бетон, придающий конструкции несущие способности, наносится на смонтированные армопанели на строительной площадке.

Армопанель / армированная панель класса EVG 3D


Сварная арматурная сетка из высокопрочной проволоки диаметром 3 мм и размером ячейки 50?50 мм.
Наружный слой торкретбетона 50 мм (класс не ниже В20).
Внутренний слой торкретбетона 50 мм (класс не ниже В20).
Диагональ из нержавеющей или оцинкованной проволоки диаметром 3мм.
Сердечник из вспененного полистирола (для наружных стен 120 мм, для внутренних — 50 мм).

3D-панель ARBON*

Проволока, класснизкоуглеродистая, оцинкованная и не оцинкованная
Диаметр проволоки, мм3
Общая толщина панели без бетона, мм92/142/162
Проволочная сетка, шаг ячейки, мм50х50
Марка пенополистиролаП-15, П-25
Толщина пенополистирольного сердечника, мм50/100/120
Длина панели, м3 и далее с шагом 0,2 до 6
Ширина панели, м1,2
Вес панели 3х1,2 м., кг.25
Количество диагональных связей на 1м2, шт.100
Расстояние между сердечниеком и сетками, мм.16-19

3D-панель ARBON
c нанесенным торкретбетоном**

Марка бетонаB20/B25
Толщина одного торкрет-слоя/суммарная толщина слоев, мм.40-50/80-100
Общая толщина панели с бетоном, мм.100/200/220
Вес 1м2 стены/ перекрытия, кг.200-280
Предел прочности стена на сжатие, т./м.п.148
Допустимая нагрузка на перекрытие
пролет 3 м, кг/м21420***
пролет 6 м, кг/м2от 450****
Класс пожарной опасностиK2
Класс горючестиГ1
Идекс шумоизоляции, Дб47
Термическое сопротивление, м2*C/Вт2,99
Предел огнестойкости стены, мин.123 (REI 120)
Предел огнестойкости перекрытия, мин.45 (REI 45)

*Производство панелей осуществляется в заводских условиях на автоматическом оборудовании, которое обеспечивает высокое качество сварки и необходимую точность сборки панелей

**Монтаж панелей и нанесение бетона осуществляется на строительной площадке

*** Без дополнительного армирования

**** Максмальная нагрузка на панель перекрытия при условии дополнительного армирования достигает 800 кг/м2. Большие пролеты с аналогичными нагрузками устраиваются на основе монолитного каркаса

суть технологии

Узнайте более подробно принцип нашей работы

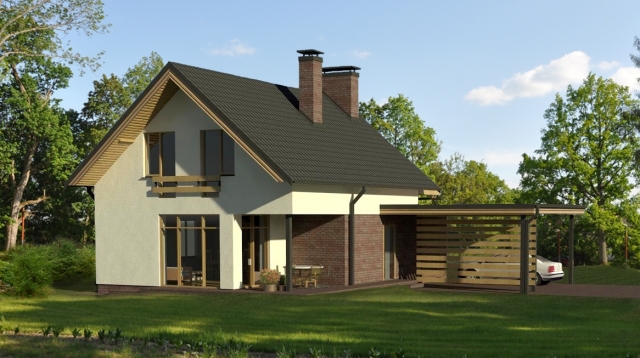

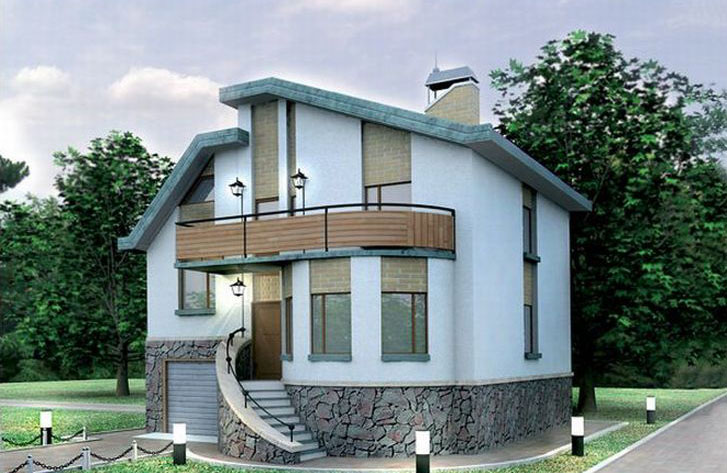

Проекты

Традиция Кипр

Список разрешительной и проектной документации ARBON на Украине:

  • Технические Условия на изделия, подтвержденные Санититарно-Эпидемиологической службой Министерства Здравохранения, Департаментом пожарной безопастности, НИИСК (в.т.ч. на территории России)
  • Патент на изделие
  • Альбом конструктивно-технических решений, разработанный НИИСП
  • Протоколы испытаний изделия на несущие способности, НИИСК
  • Рабочие чертежи конструкций на соответствие ДСТУ БВ 2.6-2-95, НИИСК
  • Руководство по проектированию из 3d-панелей ARBON

производство

Панели ARBON производятся на специальном оборудовании точечной сварки автоматическим способом, что обуславливает стабильное качество конечной продукции. Точная сборка и надежная сварка армокаркаса 3D панелей исключает кривизну на любой длине, что позволяет в процессе стрительства использовать специальную систему "маяков" для нанесения торкретбетона, значительно ускоряющих строительство.


Пенополистирол — специальный, вспенивающийся, суспензионный, с поверхностной обработкой частиц по ТУ 301-05-164-92 или возможно применение также стиропора фирм BASF, British Petroleum.


Поставщик - группа компаний АО «Столит» (входит в Ассоциацию Производеилетей Пенопласта)


Сталь - ГОСТ 3282-74, гладкая, низкоуглеродистая, термически необработанная, черная и оцинкованная


Поставщик - ОАО «Днепрометиз»
